| Nguồn gốc | Jiangsu, Trung Quốc |
| Hàng hiệu | Ouji Fasteners |
| Chứng nhận | ISO, GB |
| Số mô hình | DIN |

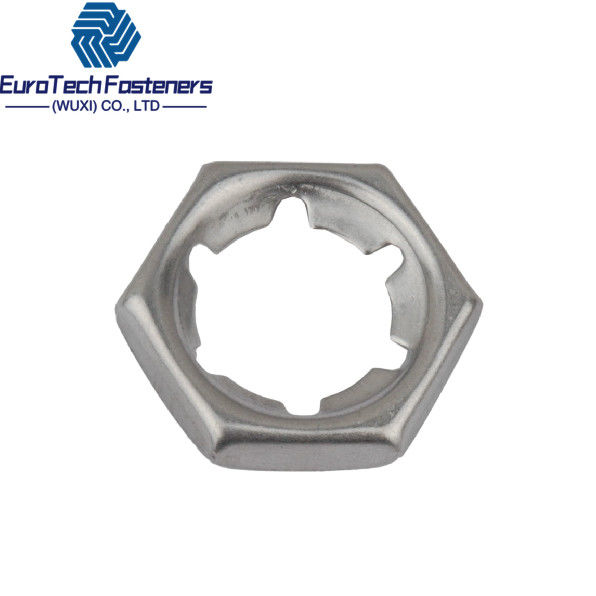

Nút tự khóa Din 7967 Nút khóa M12 Palnut Pal Nut
Mô tả
Các hạt Pal được sản xuất theo DIN 7967 và thường được gọi là hạt counter, check-nuts bằng kim loại có dấu hoặc tự khóa hạt counter.
Các nút khóa này được làm từ thép giống như lò xo cho phép chúng bị biến dạng dưới áp lực tải, trước khi quay lại hình dạng ban đầu của chúng trong khu vực lề.
Chúng rất nhẹ và có hồ sơ thấp và khả năng thắt chặt bằng chìa khóa hoặc ngón tay bên trong.Điều này cung cấp một hoạt động khóa chống rung động trong khi vẫn còn có thể sử dụng trong khu vực nhỏ và khó khăn bị hạn chế không gian.
Nốt Pal hoặc counter Nuts được sản xuất tiêu chuẩn bằng thép galvanized, thép kẽm, màu tự nhiên và thép không gỉ A2 hoặc A4, với các vật liệu khác cũng có sẵn.
Kích thước dao động từ M4 đến M80 như tiêu chuẩn, với đặc biệt có sẵn để đặt hàng.
Kích thước, vật liệu và kết thúc phi tiêu chuẩn có sẵn để đặt hàng như đặc biệt, bao gồm sản xuất khối lượng nhỏ, sửa đổi và các bộ phận tùy chỉnh được thực hiện theo bản vẽ.
Các hạt chặt là một hạt khóa đàn hồi với một chốt và thường được sử dụng như một hạt phụ trong cấu trúc khóa hạt kép.Nó phù hợp với các ứng dụng trong lĩnh vực hàng không vũ trụ và các dịp liên quan. M5mm nốt buộc là một trong những bộ phận được sản xuất bởi nhà máy của chúng tôi, chủ yếu được sử dụng trong thiết bị mở khóa khớp của một loại thành phần nhất định.Nó thường được kết hợp với bu lông cong và các hạt sáu góc. Bề mặt tách được sử dụng để kết nối brackets, các thành phần ống phẳng và các truss docking.
Chốt tự khóa hạt đếm DIN 7967 / thép
Thắt chặt với một hạt chính để đảm bảo nó vững chắc vào vị trí.Nén đinh chống lại đinh chính làm cho răng bên trong / barbs của đinh để chèn các sợi của bu lôngMột khi đã đặt đúng vị trí, bản đinh chính không thể vô tình được gỡ bóp.
Ưu điểm
Dễ dàng hơn các hạt kẹo thông thường, biến dạng dưới tải và trở lại hình dạng ban đầu trong khu vực lề, có thể tái sử dụng.Loại hạt này nên được lắp ráp bằng tay chống lại các hạt chính và sau đó được thắt 1/4 đến 1/2 của một vòng với một chìa khóa.
Sơn mạ kẽm và mạ kẽm màu vàng cung cấp khả năng chống ăn mòn mà không phải hy sinh sức mạnh.
Còn được gọi là Pal Nut, hạt thứ cấp, hạt kiểm tra
Sự thay đổi thứ tự đặc biệt
Kích thước bổ sung: M16, M20, M22, M24, M27, M30, M33, M36, M42, M48
Thông số kỹ thuật
|
Tên sản phẩm
|
DIN7967 thép không gỉ thép kín hạt Pal hạt
|
|
Vật liệu
|
Thép không gỉ
|
|
Màu sắc
|
Bạc, đen.
|
|
Tiêu chuẩn
|
DIN GB ISO JIS BA ANSI
|
|
Kích thước
|
M4-24
|
|
Gói
|
Túi và hộp nhựa
|
|
Được sử dụng
|
Máy móc công nghiệp xây dựng vv
|
|
Điều trị bề mặt
|
Đơn giản
|
| Kích thước | d1 mm | D | a | m |
| M 6 | 5.3 | 10 | 11.5 | 3 |
| M 8 | 6.9 | 13 | 15 | 3.5 |
| M 10 | 8.6 | 17 | 19.6 | 4 |
| M 12 | 10.4 | 19 | 21.9 | 4.5 |
| M 14 | 12 | 22 | 25.4 | 5 |
| M 16 | 14.1 | 24 | 27.7 | 5 |
| M 18 | 15.5 | 27 | 31.2 | 5.5 |
| M 20 | 17.6 | 30 | 34.6 | 6 |
| M 22 | 19.6 | 32 | 36.9 | 6 |
| M 24 | 21 | 36 | 41.6 | 7 |
| M 27 | 24.2 | 41 | 47.3 | 7 |
| M 30 | 26.6 | 46 | 53.1 | 8 |
| M 36 | 32.2 | 55 | 63.5 | 9 |
